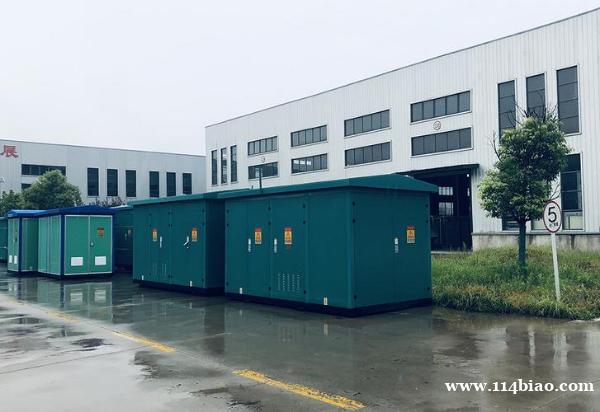

箱式变电站

2、高压配电装置结构：

欧式箱变高压配电装置，从进线方式上分为：终端型、环网型两种；从进线方位上分可分为：从箱体顶部架空进线（传统箱变用此法较多）和利用高压电缆沟从地下进出线，这是现代设计较为普遍的采用方法。

以SF6气体为灭弧介质的SF6系列负荷开关较多，其成本高于FN-10系列高压负荷开关。这类开关结构、有带熔断器、不带熔断器、接地开关等，但一般都装有带电显示器；操作机构一般为手动，也有电动操作的。带熔断器的，当回路出现短路故障能自切断开关，保护电路及变压器、开关等设备。

还有以真空为灭弧介质的真空开关，这类开关可以单独使用、也可与熔断器配用，还可与SF6系列负荷开关串接使用，不过这样将使成本增大，如用户无特别要求不须这样使用。

高压计量：高压配电装置中，如用户有高压计量要求的，还须设置高压计量柜。

中国各地供电部门，对高压或低压计量问题没有统一的要求。西北地区供电规程规定：变压器容量大于160KVA时，必须采用高压计量；高压计量柜开关必须由供电部门控制。北京、天津等华北地区供电部门则认为：箱式变电站计量应以低压侧为好，这样，可以提高供电可靠性，减少高压计量带来的不稳定因素，对变压器本身的损耗，可折算成电费，由用户承担。

箱式变电站高压计量柜的结构一般由：CT、PT、及计量表计，遥控、遥测装置等构成。

3、变压器室结构：

欧式箱变都设有独立的变压器室，变压器室主要由：变压器，自动控温系统，照明及安全防护栏等构成。

10KV美式变电站(南京预装式欧式变电站设备回收）

变压器运行时，将在箱变中产生大量的热量向变压器室内散发，所以变压器室的散热、通风问题是欧式箱变设计中应重点考虑的问题；变压器运行时，源源不断的产生大量的热量，使变压器室的温度不断升高，特别是环境温度高时，温度升高更快，所以只靠自然通风散热往往不能保证变压器可靠、安全运行；欧式箱变设计中，除变压器容量较小的箱变采用自然通风外，一般都设计了测温保护，用强制排风措施加以解决。该系统主要由测量装置，测变压器室温、油温均可。然后通过手动和自动控制电路，对排风扇是否需要投入，按变压器可靠、安全运行温度的设定范围进行设置控制。

欧式箱变中，变压器既可选用油浸式变压器，也可采用干式变压器，但由于干式变压器价格较高，所以在用户没有特别要求的情况下，应首选油浸式变压器、以降低制造成本。变压器容量一般在100-1250KVA为宜，最大不应超过1600KVA。
