欧式箱变的低压室按工矿企业或住宅小区的使用场合的不同，在设计结构上应有所不同。一般对于工矿企业使用的欧式箱变，应对动力供电、照明供电进行分开设计。在采用低压计量时，一般情况下，供电局要求对照明用电进行分开计度，这主要是因为照明用电的单位价格，普遍高于动力用电。在住宅小区使用的变电站在结构设计上，则不须考虑动力用电的问题。

欧变低压室的输出路数，在结构设计上根据变压器容量大小和用户使用需求的不同而不同。变压器容量小，用户需求输出路数较少的可少设；而变压器容量大，用户要求输入出路数多的，可考虑设计路数多一些，还可考虑按带走廊操作形式进行布局。

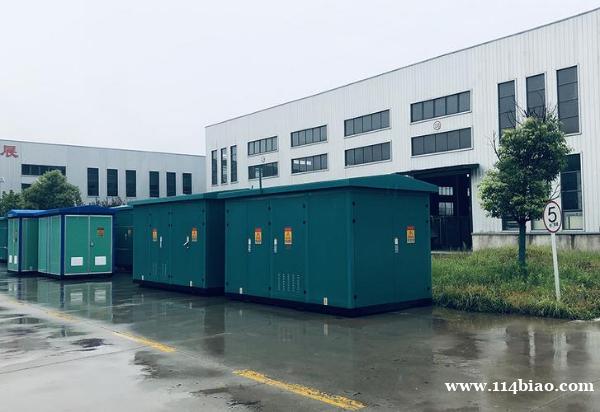

箱式变电站

箱式变电站

美式箱变

中国的箱变最初是从欧式箱变发展而来的，其体积往往比较庞大。随着中国对外经济的开放，市场经济的大力发展，大约在90 年代，美式箱变在中国市场打入了美式箱变，并以其独有的特点在中国市场获得了迅速的发展。中国从南到北，从东到西，几乎到处都可以看到这种美式箱变的身影，而且大都是国内厂家仿造的产品，其质量可以说参差不齐。通过这些年的应用和实践，有必要对美式箱变结合中国国情进行认真分析，给予正确定位，以此来推动中国箱变的技术和市场发展。

美式箱变的主要特点：

过载能力强，允许过载2倍2个小时，过载1.6倍7个小时而不影响箱变寿命。

采用肘式插接头，可以十分方便高压进线电缆的连接，并可在紧急情况下作为负荷开关使用，即可带电拔插。

采用双熔断器保护，插入式熔断器（BAY—o—net）为双敏熔丝（温度、电流）保护箱变二次侧发生的短路故障。后备限流保护熔断器（ELSP）保护箱变内部发生的故障，用于保护高压侧。

变压器一般采用高燃点油（FR3）。

高压负荷开关保护用熔断器等全部元件都与变压器铁芯、绕组放在同一油箱内。

美式箱变外壳的防腐和防护：

美式箱变，其箱体采用防腐设计和特殊喷漆处理，可适用于各种恶劣环境，如多暴风雨和高污染地区。其箱体在喷漆前经过八道预处理工序，然后进行七道喷漆和烘烤工序才算完成，可见其对防腐的慎重态度。而国内生产的美式箱变壳体几乎没有进行特殊处理，基本上是采用酸洗后，静电喷涂处理，甚至有的企业连酸洗处理都不进行，更有甚者，在外表面上只进行喷漆处理，可想而知，其外壳的防腐能力如何。即便是静电喷涂处理，由于底表面进行处理时往往会出现一些死角，而静电喷涂在这些没有处理好的部位上很难喷涂上粉末，所以必然留下锈蚀的隐患。由于箱变要长年累月的在风吹、雨淋、日晒的户外环境中工作，如果表面处理不好，锈蚀将是十分严重的。这一问题是十分重要的，也是国内几十年来一直十分关注、重视、研究的课题，所以有许多厂家采用一些其它技术来解决这— 问题。关于防护问题，美式箱变的变压器油箱和散热片部分裸露在外边，其目的就是为了改善散热条件。但是，由于其直接暴露在阳光下，在阳光的热辐射下，会不会影响温升，还没有详细介绍。此外，裸露在外的部分很容易受到外力的碰撞、敲击而遭到损坏。如果一旦损坏，变压器油就会大量流失，后果不堪设想，所以一些国内厂家在散热片部位又包上一层钢板，以求得增加防护能力。

美式箱变的高压负荷开关：

美式箱变的负荷开关是放入到变压器油箱内。油浸式三相联动开关可分为二位置（终端式）、四位置（环网式）两种，由于此负荷开关是放在变压器油箱中，其关合位置只能根据外部操作面板的指示来判断，而且其操作要通过专用的绝缘操作杆来进行，所以其操作较比复杂。从这一点来看，其操作很不方便。此外，由于看不见负荷开关的开断触头（即明显断开点），所以在开断后，给人们一种不放心的感觉。此外，其负荷开关一旦发生故障，更换、维修都将是十分困难。负荷开关一般采用真空断路器。

关于美式箱变的维护

美式箱变安装使用后，基本上无须维护，但国内所生产的产品由于多种原因，箱变的维护工作却是不可缺少的。
