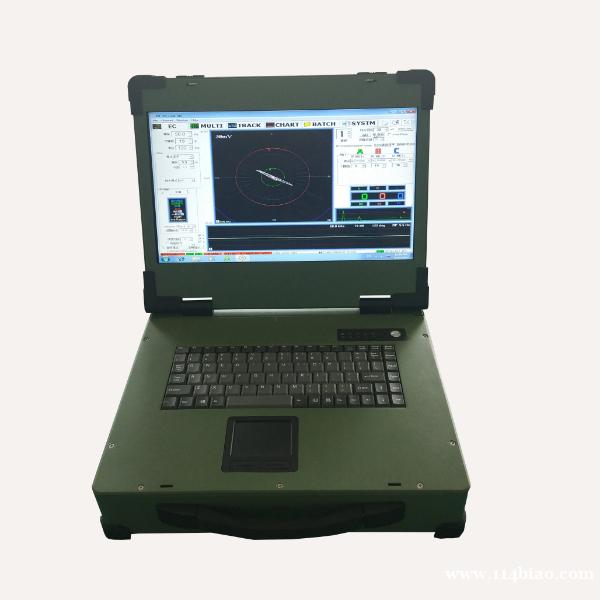

                  苏州德斯森   558H远场低频水冷壁管换热列管涡流探伤仪

一、仪器简介：

558H远场低频水冷壁管换热列管涡流探伤仪以电磁基础内置式探头置于被检测材料上，探头上有一个激励线圈，还有一个（或二个）检测线圈。激励线圈和检测线圈的距离为检测材料的2-3倍。激励线圈发出的磁力线（能量）穿过材料向外扩散，在远场区又再次穿过有表面缺陷的管壁向内扩散，被检测线圈接收。

激励线圈与检测线圈间距的确定

在激励线圈和检测线圈之间存在三个区：直接耦合区、过渡区和远场区。外壁的幅度大于内壁的幅度；当间距等于、大于二倍检测材料，外壁和内壁的幅度与间距成正比，而且当间距为2-3倍材料时（远场区），外壁和内壁的幅度较大，因此，激励线圈和检测线圈的距离取2-3倍的内径。

波在材料中的传播

波在钢板中传播的过程中，波幅衰减，相位发生移动。材料的厚度越大，波幅衰减得越大。

探头附近磁力线的分布

在远场区磁力线的轨迹与管壁平行，因此，在远场区通过材料壁的磁力线的总数和壁厚成正比。

二、功能特点：

与普通涡流、漏磁和超声波无损检测相比，远场涡流无损检测具有以下优点：被检测的材料的表面不必清洗；探头与材料表面不接触，探头外径与材料内径之间的间隙变化对检测结果的影响很小。检测材料内表面和外表面的腐蚀坑的灵敏度相同；对均匀减薄、渐变减薄和偏磨减薄的检测，都有较高的检测灵敏度；探头的检测速度是否均匀对检测结果无影响；材料内的气体、液体介质对检测结果无影响；检测设备体积小，重量轻，便于现场灵活应用；检测数据还可存入，实施长距离检测。

558H远场低频水冷壁管换热列管涡流探伤仪是新一代涡流无损检测设备，它采用了先进的DSP和FPGA数字电子技术、远场涡流技术及微处理机技术，能实时有效地检测铁磁性金属管道的内、外壁缺陷。检测时不受探头提离、趋肤效应、电导率和磁导率不均等的影响。

558H远场低频水冷壁管换热列管涡流探伤仪既是一套完整的远场涡流检测系统，又具有常规多频、多通道涡流检测仪器的先进性能，特别是具有高采样率和超低噪声和高信噪比，使之成为目前亚太地区高性能、多用途、智能化的涡流检测新型设备。

558H远场低频水冷壁管换热列管涡流探伤仪用来检测水冷壁管、换热列管、井下套管、钢管、罐体的腐蚀情况，检测设备包括信号功率源、信号测量、信号记录和处理，做成管内能通过的形式，探头像活塞一样，加动力之后即可在管线内运动，利用内置式探头来检测输气管线、井下套管、地埋管线、热交换器和锅炉，利用外置式探头来检测平板和钢管。现代的检测设备利用计算机来显示和储存数据，还有自动信号分析程序。我们致力于远场涡流技术在管道检测方面的研究，特别是水冷壁管、换热列管、井下套管和地埋油气水输送管线的检测。

三、适应范围及能力：

（水冷壁管、换热列管、井下套管、钢管、罐体、冷凝器、锅炉、给水加热器、空调）的腐蚀侵蚀，磨损，点蚀，开裂、裂纹。
